Tubo de Perfuração HDD - Tubo de Perfuração Direcional Horizontal para Aplicações Sem Trincheiras
O tubo de perfuração sem trincheira serve como o componente principal nas operações de perfuração direcional horizontal. Projetados para instalação de tubulações subterrâneas em áreas urbanas, cruzamentos de tubulações de petróleo/gás e outros projetos sem trincheiras, esses tubos oferecem resistência excepcional e resistência à fadiga.
Especificações Técnicas
Dimensões e Especificações
Disponível em diâmetros externos métricos de 50mm a 168,28mm (incluindo o modelo municipal de 89mm comumente usado), com espessura de parede variando de 6,0mm a 12,7mm. Os comprimentos de haste única se estendem até 12 metros.
Propriedades Mecânicas

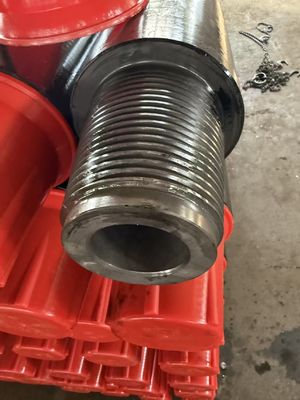

Os graus de aço padrão incluem G105 (limite de escoamento de 724 MPa) e S135 (931 MPa), com o grau S135 atingindo resistência à tração máxima de 1138 MPa.
Capacidade de Torque
A haste de perfuração de 89mm oferece torque máximo de 24 kN·m, com os requisitos típicos de projetos municipais variando entre 6-24 kN·m.
Diretrizes de Construção
- Use tubos de perfuração espessos para profundidades superiores a 756 metros
- Substituição imediata necessária para arranhões na superfície com profundidade superior a 1mm
- O raio de curvatura do furo de construção deve ser menor que o raio de curvatura mínimo do tubo de perfuração
Especificações Detalhadas
| Diâmetro (mm) |
Espessura da Parede (pol) |
Comprimento (m) |
Peso (Kg) |
OD da Junta da Ferramenta (mm) |
Rosca |
Grau do Aço |
Limite de Torque (KN.m) |
Raio Mín. de Curvatura (m) |
| 50 |
0.256 |
2 |
17 |
53 |
ZX50 |
G |
2.9 |
38 |
| 60 |
0.28 |
2 |
23 |
68 |
ZX60 |
G |
6 |
42 |
| 73 |
0.315 |
3 |
43 |
78 |
NC23 |
G |
12 |
58 |
| 76 |
0.354 |
3 |
56 |
88 |
NC26 |
G |
14 |
62 |
| 83 |
0.354 |
3 |
57 |
92 |
D80 NC26 |
G |
16.8 |
73 |
| 89 |
0.368 |
4.5 |
99 |
105 |
NC31 |
G |
22.3 |
80 |
| 102 |
0.394 |
6 |
160 |
123 |
NC38 |
G |
38 |
90 |
| 114 |
0.394 |
6 |
162 |
127 |
NC38 NC40 |
G |
50 |
98 |
Compatibilidade de Marcas
| Marca |
Modelo |
Comprimento |
Diâmetro Externo |
OD da Junta da Ferramenta |
Espessura da Parede |
Grau do Aço |
| CASE |
Case6010 |
120"±0.5" |
1.9"±0.031" |
2.25*±0.16" |
0.24" |
S135 |
| VERMEER |
D10X15 |
120"±0.5" |
1.66"±0.31" |
1.88"±0.16" |
0.24" |
S135 |
| DITCH WITCH |
JT1720/1720V |
118"±0.5" |
2.063"±0.31" |
2.5" |
0.27" |
S135 |
Perguntas Frequentes
Qual é o seu prazo de entrega?
O tempo de produção padrão é de aproximadamente 20 dias. Os itens em estoque são enviados em até 3 dias úteis.
Como você garante a qualidade do produto?
Cada haste de perfuração passa por rigorosas inspeções de qualidade e testes de desempenho antes do envio.
Você aceita pedidos de amostra?
Sim, incentivamos pedidos de amostra para avaliar a qualidade do nosso produto antes de compras maiores.
Seus tubos de perfuração são tratados termicamente?
Todos os tubos e revestimentos recebem tratamento térmico profissional para aumentar a resistência estrutural.
Seus tubos de perfuração têm proteção antiferrugem?
Cada unidade recebe tinta antiferrugem ou revestimento de óleo anticorrosão. Opções galvanizadas estão disponíveis.
